Introducció: El valor fonamental de la instal·lació ràpida i el compliment de les normes Per als fabricants de modelat per injecció, la instal·lació eficient de tres-Robots de l'eix determina directament l'eficiència de la implementació de l'actualització de l'automatització. El compliment de les normes internacionals de seguretat (ISO 10218-1/2) i les normes industrials europees i americanes (ANSI/RIA R15.06) pot escurçar el cicle d'instal·lació, reduir les pèrdues per temps d'inactivitat i garantir un funcionament estable a llarg termini dels equips. Aquest article desglossarà un procés d'instal·lació ràpid per a servorobots de tres eixos adaptat a escenaris de producció europeus i americans, equilibrant la facilitat de funcionament i el compliment de les normes, garantint una instal·lació eficient.

#Robot de tres eixos, guia d'instal·lació ràpida#Passos d'instal·lació del robot servo de tres eixos per a màquines d'emmotllament per injecció#Especificacions d'instal·lació del robot de tres eixos ISO 10218-1#Procés de posada en marxa de robots de tres eixos estàndard europeu i americà#servo de màquines d'emmotllament per injecció Robot elèctrictècniques de connexió al

I. Preparació prèvia a la instal·lació: Preparació estandarditzada completada en 30 minuts

1. Verificació del lloc i de les condicions de treball
Confirmeu que hi hagi un pas de manteniment de ≥80 cm reservat al voltant de la màquina de modelat per injecció, que la zona d'instal·lació estigui lliure d'obstacles i que compleixi la capacitat de càrrega per evitar interferències de moviment. L'alimentació ha de ser trifàsica de 380 V/50 Hz (font d'alimentació) i monofàsica de 220 V (font d'alimentació de control), i el sistema de connexió a terra ha de complir el requisit de resistència de connexió a terra ≤4 Ω. Prepareu simultàniament una font d'aire comprimit sec i sense oli amb una pressió estable de 0,5-0,7 MPa per subministrar energia als components pneumàtics.

2. Inventari d'equips i accessoris
Verifiqueu el cos del robot de tres eixos, el gabinet de control, l'efector final (pinça/ventosa), el suport de muntatge, el cable blindat i altres components principals amb la llista d'embalatge, confirmant que no hi ha danys durant el transport i que els components clau, com ara els servomotors i els rails de guia, estiguin intactes. Presteu especial atenció a verificar la compatibilitat de la versió del firmware amb el model de la màquina de modelat per injecció per evitar problemes de compatibilitat que afectin el programa d'instal·lació.

3. Confirmació de la solució tècnica

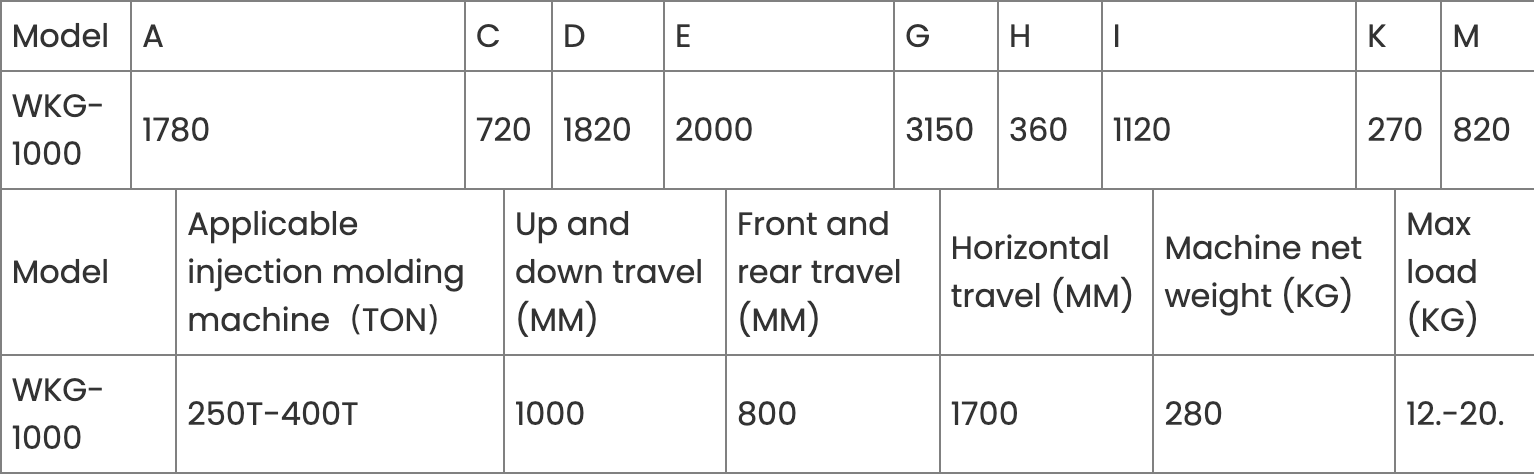

Determineu el mètode d'instal·lació (muntatge lateral, muntatge superior o a terra) i confirmeu que no hi hagi interferències en el rang de moviment de tres eixos (X/Y/Z), tenint en compte les dimensions del motlle i les trajectòries d'extracció de peces. Familiaritzeu-vos prèviament amb els requisits de seguretat de la norma ISO 10218-1 al manual de l'equip i aclariu la ubicació d'instal·lació i la lògica d'enllaç del botó d'aturada d'emergència i la cortina de llum de seguretat.

II. Passos principals d'instal·lació: desplegament eficient en 4 hores (pràctica fase per fase)

1. Instal·lació mecànica: posicionament precís i fixació ràpida
Fixeu la base segons el tipus d'instal·lació: per a instal·lacions de muntatge lateral, utilitzeu cargols d'alta resistència per fixar-los a la plantilla de la màquina de modelar per injecció, amb una desviació de verticalitat ≤0,5 mm/m; per a instal·lacions de muntatge superior, instal·leu-la a la biga del cos de la màquina; per a instal·lacions de peu, fixeu-la directament a la superfície portant, requerint només 4 punts de fixació per complir els requisits d'estabilitat.

Muntatge del cos: Després d'aixecar les columnes i les bigues, utilitzeu un nivell làser per calibrar el paral·lelisme i la verticalitat dels eixos X/Y/Z. Instal·leu els rails de guia, els cargols de tracció i els servomotors seqüencialment, garantint un joc d'engranament uniforme dels components de transmissió. L'efector final es fixa mitjançant una brida i la carrera d'obertura i tancament de la pinça o la pressió de buit de la ventosa s'ajusta segons les característiques del producte.

Instal·lació de dispositius de límit: Els blocs de límit mecànics i els interruptors fotoelèctrics s'instal·len a les posicions extremes de moviment. Les baranes de seguretat i els sensors de reixeta de llum cobreixen la zona de moviment, complint els requisits de protecció de seguretat industrial europeus i americans.

2. Connexions elèctriques i pneumàtiques: Cablejat estandarditzat per evitar interferències.

Connexió del circuit: Els electricistes professionals connecten els cables d'alimentació segons els estàndards de color. Els cables de control s'han de connectar per separat de les línies elèctriques i la capa de blindatge s'ha de connectar a terra en un extrem per evitar interferències electromagnètiques. Els servomotors, els encoders, el PLC i la pantalla tàctil del gabinet de control estan connectats amb precisió i clarament etiquetats per facilitar el manteniment futur.

Integració del senyal de la màquina d'emmotllament per injecció: aconsegueix l'enllaç del senyal "obertura del motlle → extracció de la peça → tancament del motlle". El senyal d'obertura del motlle de la màquina d'emmotllament per injecció activa l'acció d'extracció de la peça del braç del robot. Després de l'extracció de la peça, s'envia un senyal de retroalimentació a la màquina d'emmotllament per injecció per iniciar el següent cicle, garantint una coordinació fluida.

Connexió pneumàtica: Les mànegues d'aire estan dissenyades amb marge de dilatació. Després de connectar-les al conjunt de la vàlvula solenoide, s'instal·la un manòmetre i un filtre. Es comprova si hi ha fuites a la canonada i s'ajusta la velocitat de resposta dels components pneumàtics.

III. Depuració i verificació: calibratge estandarditzat completat en 30 minuts

1. Inicialització de paràmetres i depuració d'un sol eix
Després d'encendre l'aparell, completeu la inicialització dels paràmetres a la pantalla tàctil, configurant el tipus d'eix, el rang de desplaçament i els paràmetres del servomotor. Moveu els eixos X/Y/Z de manera independent, comprovant si hi ha bloquejos o sorolls anormals. Calibreu la posició del punt zero, garantint una precisió de repetibilitat ≤ ±0,1 mm, complint els requisits de precisió de la producció de modelat per injecció.

2. Depuració de l'actuador final i de la ruta
Proveu la força d'obertura i tancament de la pinça i la força d'adsorció de la ventosa. Ajusteu la pressió per a productes d'alta precisió per evitar danys. Escriviu un programa de trajectòria lineal per recollir i col·locar peces, inicialment funcionant al 50% de la velocitat nominal. Optimitzeu la trajectòria per reduir el desplaçament al ralentí i millorar el temps del cicle de producció.

3. Verificació de la funció de seguretat
Proveu les funcions del botó d'aturada d'emergència, l'enclavament de la porta de seguretat i l'alarma d'avaria. Simuleu l'entrada accidental de personal a una zona perillosa per verificar la capacitat de resposta immediata del sistema de seguretat. Després de confirmar el compliment de les normes de seguretat industrial de l'OSHA i l'absència de riscos residuals per a la seguretat, procediu a la fase de prova de funcionament.

IV. Prova de funcionament i acceptació: Preparació de la producció completada en 2 hores

1. Prova de funcionament sense càrrega i amb càrrega
Primer, realitzeu un enllaç sense càrrega entre la màquina d'emmotllament per injecció i el braç robòtic per verificar la coincidència de temps d'obertura del motlle, recollida de peces i tancament del motlle. Després de confirmar que no hi ha interferències, es realitza una prova de càrrega carregant el motlle. Feu funcionar contínuament durant 2 hores, observant l'estabilitat d'adherència del producte i la precisió de col·locació, i registrant els paràmetres de funcionament.

2. Acceptació de compliment i rendiment
Indicadors bàsics de prova segons l'acord tècnic: la capacitat de càrrega, el temps del cicle operatiu i la precisió de repetibilitat han de complir els estàndards. Organitzeu els registres d'instal·lació i posada en marxa, els plànols elèctrics i altres documents per garantir el compliment de la norma d'integració de sistemes ISO 10218-2, proporcionant una base per a futurs controls de manteniment i compliment.

3. Punts clau de la formació operativa
Explicar als operadors el funcionament bàsic de l'equip, l'ajust de paràmetres i els procediments de gestió d'emergències, amb atenció a les normes de seguretat i els mètodes d'inspecció diària, garantint que el personal domini les habilitats operatives estandarditzades.

Conclusió: Avantatges i precaucions clau de la instal·lació ràpida

Seguir aquesta guia permet la implementació eficient d'un robot de tres eixos en "4 hores d'instal·lació + 30 minuts de depuració + 2 hores de funcionament de prova", reduint el temps en un 50% en comparació amb els processos tradicionals. La clau rau en el compliment de les normes internacionals de seguretat, els procediments operatius estandarditzats i un calibratge precís, garantint tant la velocitat d'instal·lació com l'estabilitat i el compliment operatius a llarg termini.

Per a instal·lacions per lots o condicions de treball complexes, es recomana que tècnics professionals proporcionin orientació in situ per garantir que cada pas de l'operació compleixi amb els estàndards industrials europeus i americans i els requisits tècnics dels equips, maximitzant el valor d'automatització del servorobot de tres eixos.
